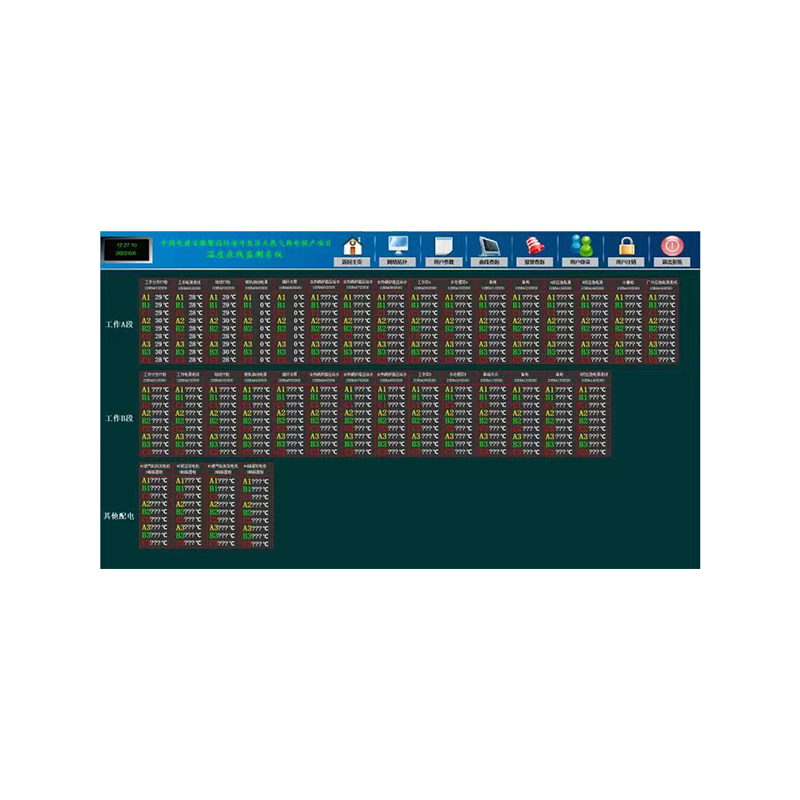

SMP3000无线测温操控装置配套监控软件

无线测温操控装置和后台主机的组网连接

1.具体事项：

本项目需新增测温后台软件，因无线测温操控装置由我公司提供，只需组网即可正常连接，设置无线测温操控装置通讯地址即可使用。我公司仅提供后台软件及所有需要的电脑硬件和通讯扩展卡设备，不提供现场组网和其他服务。现将现场组网情况做請一以下说明。

2.组网说明：

3.将电脑主机ChengMing 3991和显示器SE2416HM正常连接（此处不再详细说明），

4.光电隔离PCI转R485扩展卡（通讯管理卡）出厂时已装入电脑主机，如图1；RS485线接入图2此口，RS485+接入T/R+，RS485-接入T/R-；图2为图1的正视图，两個图为一個位置接口。三個配电房也中，两排开关柜级其他四台开关柜，出厂时會注明需A段及B段和其他四台柜子最终分别接入那個通讯管理卡接入日金口。

5.无线测温型智能操控装置，RS485接线位置在产品背面接线端子处，详情如下：

注意：进行RS485电缆连接时，使用双色屏蔽线，所有的“+”端接红色，“-”端接另一种颜色。同方向的一排开关柜上安装的无线测温操控装置23号接线端子使用双色双绞屏蔽线红色线缆，24号接线端子使用双色双绞屏蔽线其他色线缆并联。

6.通讯连接说明

线型连接：PC机与多台操控装置通讯，有多种连接方式，如：线型、环形、星形等，但是不要接成“煙區T”形。根据目前项目已知的情况为厂用10KV工作A、B两段共30台无线测温操控装置安装在同一個配电室，其他配电房4台安装在两個配电室，布局为两排對方向排列A段和B段。A段16台设备接入通讯管理卡1口，B段14台设备和其他配电房4台设备接入通讯管理卡2口。

 推荐使用线型连接，是将多台操控装置按照顺序一個接一個地接制照入网络。距离主机，一台比一台远。适合测量点分布较为集中、未來(lá制他i)又扩展需要的情况。（如下图3）

 备注简略说明：RS485组网，将所有开关柜智能操控装置按照图3所示意的布置情况连接RS485通讯。每一组通讯管理卡接口分布的开关柜智能操控装置RS485+串联，所有RS485-串联，最终将RS485+接入电脑通讯管理卡對应接口的T/R+端子，RS485-接入电脑通讯管理卡對应接口的T/R-端子即可；红线接+级，其他色线接-级。
