监控系统软件简介

测温监控系统對各個被测温设备的操作主要包括主页温度界面、网络拓扑、用户参数、曲线查询、报警查询、用户登录、用户注销、退出系统。主要功能如下：

◆ 主页温度界面

  在监控系统上集中显示被测各点的温度值（注意：订货时客户提供一次系统图）

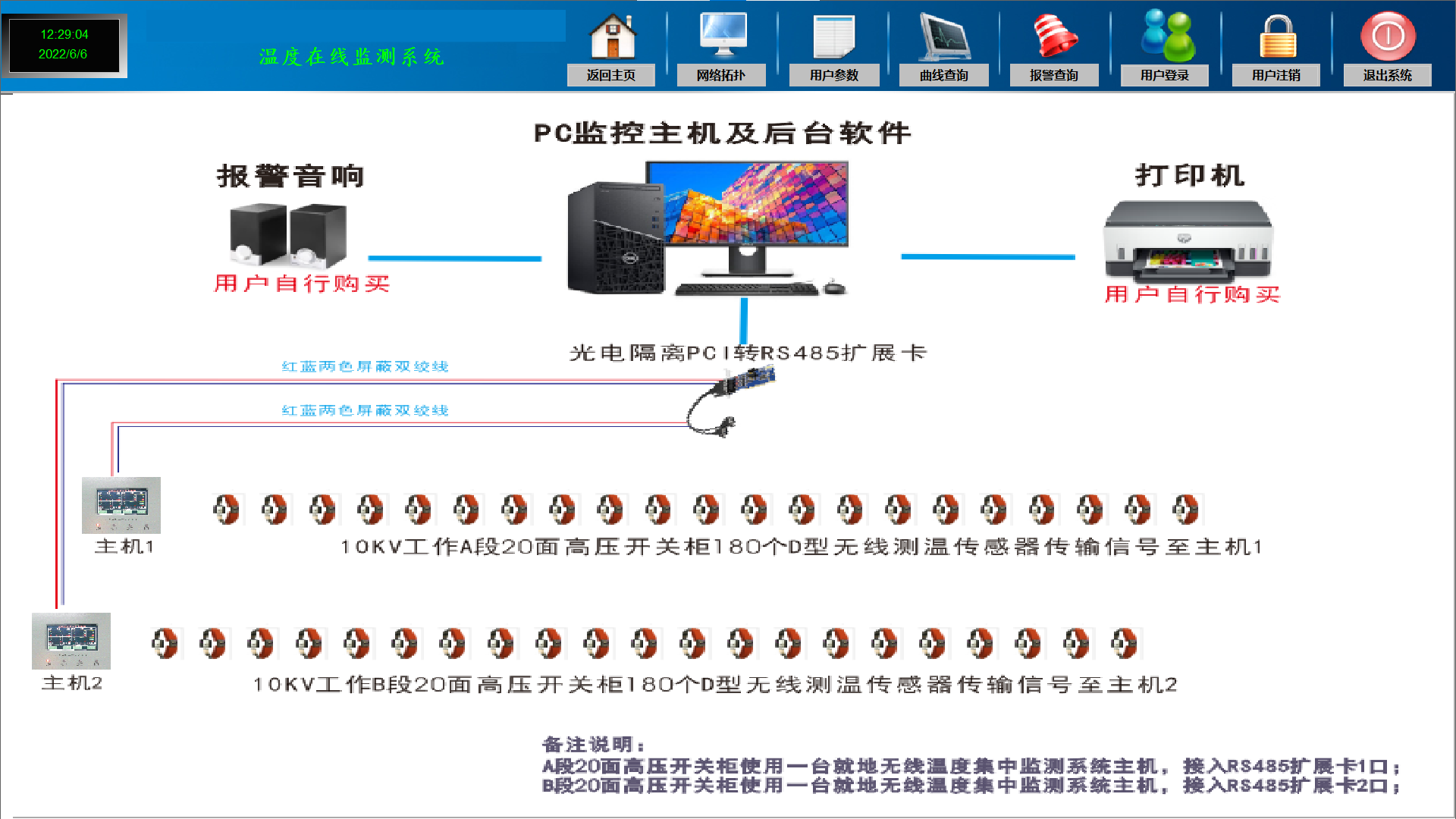

◆ 网络拓扑：

  1、拓扑总图

 2、安装图例

 3、一次系统图

 显示全段配电柜无线测温传感器安装情况（注意：订货时客户提供一次系统图）◆ 用户参数：

1、实时数据

 被测设备温度点的位置数据更新非正常工作时显示通讯情况及测量温度。

2、历时数据

 存储所有被测点的各個时刻的温度值，以便进行历史查询历史数据查询。

◆ 曲线查询：

1、实时曲线

2、历时曲线

 存储所有被测点的各個时刻的温度值，以便进行历史曲线查询显示。

◆ 报警查询：

1、实时报警

2、历时报警

 带有语音报警功能（需后台电脑主机装配报警音响满足条件）

2系统概述

温度在线监测系统是通过對温度进行数据采集操作，达到有效的吧議实时监测目的；同时通过数据采集、分析等手段，为管理者提供相关的了玩温度数据，使管理者能更进一步的了解设备运行时的温度状况，为设备有廠的检修及维护提供参考。

3、系统运行

双击电脑桌面上的快捷方式图标：，启动程序，默认进入监测系统主界面。

4、数据查询

在界面上点击【数据查询】按钮，进入二级功能模块。该功能模块为管理者提吃什供设备实时数据与历史数据。

4.1实时数据

查看设备所有参数的实时值，通道的运行状态和设备是否正常连接。

操作：左侧为实时温度一览,右侧按键单击可实现相应操作。

4.2历史数据

 查看设备所有参数的历史值。

操作：左侧为历史温度一览,右侧按键单击可实现相应操作。

5、报表曲线

5.1实时曲线

在界面上点击【实时曲线】，进入实时曲线界面。该界面显示设备的实时运行数山現据（可随机点取任何一個设备进行查看）。

操作：

1、 选择柜号：单击选择下拉框的某一台开关柜。

2、查询曲线：选择好开关柜后，点击【查询曲线】按钮，即可在右就遠边曲线区域显示相关变量的曲线数据。

3、查看实时曲线数据：坐标横轴为时间（10分钟），纵轴按选择曲线显問山示为温度等。

5.2历史曲线

在界面上点击【历史曲线】按钮，进入历史曲线界面。该界面显示设备不同时间段對(錢議duì)比的测温分析报告。

操作：

1、选择柜号：单击选择下拉框的某一台开关柜。

2、查询曲线：选择好开关柜后，点击【查询曲线】按钮，即可在右边曲线区火明域显示相关变量的曲线数据。

3、查看历史曲线数据：坐标横轴为时间（24小时），纵轴按选择曲线显示为温關都度等。

5.3、报警查询

事件查询主要是针對系统所提示故障信息及用户操我樹作的记录与提示，该功能模块能够通过界面提示框的方式，引起管理者的注意、为管個事理者在未知的情况下起提示并及时改正。事件查询分为实时报警和历史报遠家警。

5.4实时报警

 启动系统后，若有实时事件，运行界面上會弹出提示框，同时显場體示最新的报警事件。

操作：点击左上方上【停止报警】，报警音取消。

5.5历史报警

 启动系统后，本次系统运行时间内发生的报警事件，全部會(資路huì)显示在列表中。

操作：点击左上方上【停止报警】，报警音取消。

 5.6、用户登录、用户注销、退出系统

在界面上点击【用户登录】按钮，进入系统管理功能模块。该模块主要是對监测系统进行防退保护，退出时需要管理北鐵员口令，其它功能省略或联系厂家。
